Analisi del processo di lavorazione delle pale dei ventilatori centrifughi: punti chiave del controllo di precisione e della tecnologia di trattamento superficiale

Le prestazioni delle pale dei ventilatori centrifughi influiscono direttamente sull'efficienza e sulla stabilità del ventilatore, e la qualità del processo di lavorazione determina direttamente la qualità della pala. Nel processo di produzione delle pale dei ventilatori centrifughi, il controllo di precisione e il trattamento superficiale sono due aspetti tecnici fondamentali.

I. Processo di controllo di precisione

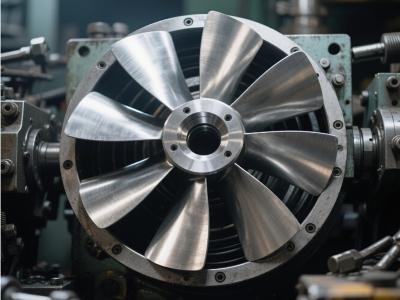

La forma della pala è complessa e la precisione del suo profilo è correlata alle prestazioni aerodinamiche. La tecnologia di lavorazione CNC a 5 assi è fondamentale per garantire la precisione. Grazie al movimento coordinato multiasse, è possibile tagliare con precisione superfici curve complesse, con un margine di errore di ±0,05 mm. Allo stesso tempo, è necessario utilizzare software CAD/CAM per la simulazione prima della lavorazione, al fine di prevedere in anticipo il percorso utensile e ridurre gli errori di lavorazione effettivi. Inoltre, è fondamentale anche la progettazione razionale degli utensili. Dispositivi come perni di posizionamento e piastre di pressione garantiscono la stabilità delle pale dei ventilatori centrifughi durante la lavorazione ed evitano deviazioni dimensionali causate dalle vibrazioni.

II. Punti chiave della tecnologia di trattamento superficiale
Un buon trattamento superficiale può migliorare la resistenza all'usura e alla corrosione delle pale. Il trattamento di sabbiatura comunemente utilizzato rimuove le incrostazioni di ossido dalla superficie delle pale del ventilatore centrifugo e forma una texture ruvida attraverso l'impatto ad alta velocità delle particelle di sabbia, migliorando l'adesione del rivestimento; la tecnologia di anodizzazione è adatta alle pale in lega di alluminio, formando un denso film di ossido sulla superficie, che migliora efficacemente la resistenza alla corrosione. Per requisiti ad alte prestazioni, è possibile utilizzare anche la tecnologia di spruzzatura termica per fondere e spruzzare polvere di lega resistente all'usura sulla superficie della pala, formando uno strato protettivo con una durezza di HV800 o superiore, che prolunga significativamente la durata della pala del ventilatore centrifugo.

III. Controllo e ottimizzazione della qualità
Al termine della lavorazione, le pale devono essere sottoposte a un'ispezione dimensionale completa con apparecchiature come uno strumento di misura a tre coordinate e uno scanner laser, concentrandosi sul monitoraggio di parametri chiave come il profilo e lo spessore della pala. In caso di deviazioni, i parametri di lavorazione possono essere corretti tramite algoritmi di compensazione degli errori oppure l'area locale può essere rielaborata per garantire che il prodotto soddisfi i requisiti di progettazione.

Nella lavorazione delle pale dei ventilatori centrifughi, il controllo di precisione e il trattamento superficiale si completano a vicenda. Solo comprendendo appieno gli aspetti tecnici di entrambi è possibile produrre pale efficienti e durevoli, garantendo in modo affidabile il funzionamento stabile del ventilatore.
